Как рассчитать количество сэндвич-панелей на ангар
Короткий ответ: сначала посчитайте площадь каждого фасада и ската, затем нанесите на чертёж панели с их рабочей шириной и длинами. Проёмы, фронтоны, стыки и подрезки учитывайте отдельно. Площадь поможет оценить объём, а для заказа нужна поштучная ведомость: марка панели, длина и количество. Универсальный процент запаса точную раскладку не заменяет.
Расчёт количества сэндвич-панелей начинается с геометрии здания. Фразы «ангар 240 м²» недостаточно: это может быть площадь пола, которая не показывает ни высоту стен, ни уклон крыши. У двух зданий с одинаковым планом расход облицовки будет разным из-за высоты, проёмов и раскладки. Ниже — порядок предварительного подсчёта и учебный пример.
Какие данные собрать до расчёта
- План и фасады. Длина, ширина, высота до карниза, отметка конька, размеры пристроек и перепадов. Уточните, от каких поверхностей заданы размеры: оси каркаса и наружный контур облицовки могут отличаться.
- Проёмы. Ширина, высота и положение ворот, дверей, окон, вентиляции. Для каждого фасада нужна привязка к углу или оси.
- Кровля. Число скатов, длина каждого ската по наклонной поверхности, свесы, конёк, ендовы и проходки. Уклон берут из проекта.
- Выбранные изделия. Стеновые и кровельные панели, рабочая ширина, наполнитель, толщина, покрытия, цвета и допустимые длины поставки.
- Опоры и узлы. Шаг стоек и прогонов, направление монтажа, места поперечных стыков, примыкания к цоколю и кровле.
Назначение изделий сверяйте отдельно: стеновые панели и кровельные панели имеют разные профили и соединения. Рабочая ширина — участок, который закрывает установленная панель с учётом замка. Габаритную ширину по крайним точкам нельзя подставлять вместо неё без проверки документации.
Как посчитать площадь стен
Разбейте фасады на прямоугольники, треугольники и другие простые участки. Для прямоугольного ангара с одинаковой высотой стен до карниза площадь этой части равна 2 × (длина + ширина) × высота. Добавьте фронтоны и участки выше основной стены. Площадь треугольного фронтона — основание × высота треугольника ÷ 2.
Затем вычтите площадь проёмов. Получится чистая геометрическая площадь облицовки. Она полезна для предварительной оценки, но не равна автоматически площади заказа: над воротами могут понадобиться отдельные детали, а панель с вырезом всё равно поступает как заготовка. Использование остатка проверяют по его размеру, направлению замка, цвету и месту установки.
Каждый фасад считайте отдельно. Деление общего периметра на рабочую ширину скрывает округление на углах и не учитывает проёмы. Для здания со ступенчатой высотой или пристройками общая формула периметра также требует разбивки на участки.
Как рассчитать кровлю по скатам
Для прямоугольного ската площадь равна его длине вдоль карниза, умноженной на длину по уклону. В двускатной симметричной крыше без свесов длину ската можно найти по прямоугольному треугольнику: √[(ширина здания ÷ 2)² + подъём конька²]. При наличии свесов используйте фактический контур покрытия.
Крыши со скосами, ендовами и разными скатами считают по отдельным фигурам. Не увеличивайте площадь пола на условные 5–10% «на уклон»: результат зависит от геометрии. Размеры нахлёстов, зазоров и требования к опиранию уточняют по выбранной системе и проекту. Учебная геометрия не определяет допустимый уклон или несущую способность панели.

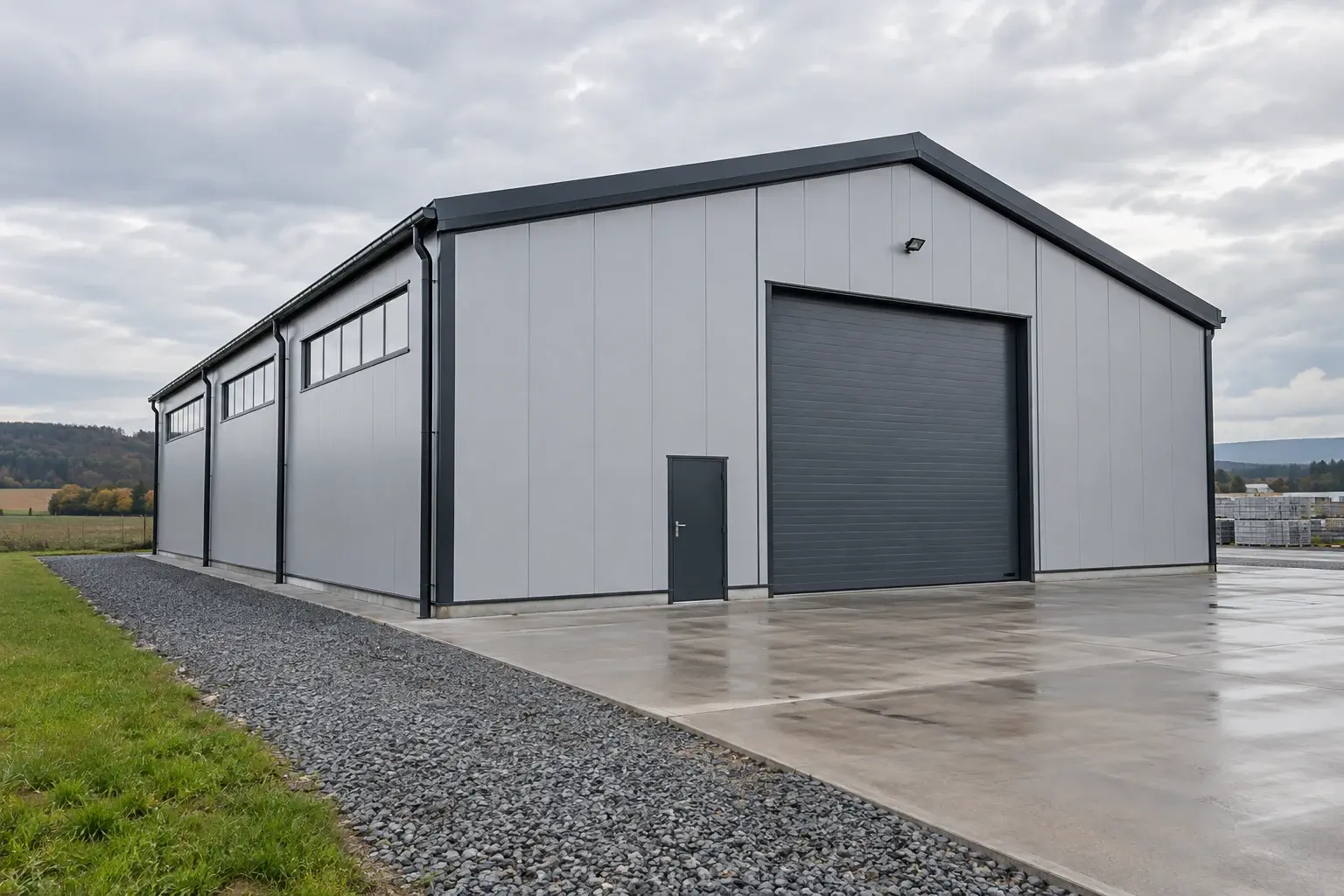

Учебный пример: ангар 20 × 12 м
Условные данные: длина 20 м, ширина 12 м, высота до карниза 4 м, подъём конька над карнизом 1,5 м. Крыша двускатная, свесы в примере отсутствуют. Одни ворота 4 × 3 м, одна дверь 1 × 2 м, четыре окна по 1,5 × 1 м. Все размеры приняты по контуру облицовки. Это упражнение, а не ведомость заказа или инженерный расчёт.
| Участок | Расчёт | Площадь, м² |
|---|---|---|
| Прямоугольные части стен | 2 × (20 + 12) × 4 | 256 |
| Два фронтона | 2 × 12 × 1,5 ÷ 2 | 18 |
| Все стены до вычета проёмов | 256 + 18 | 274 |
| Ворота, дверь и окна | 4 × 3 + 1 × 2 + 4 × 1,5 × 1 | 20 |
| Чистая площадь стен | 274 − 20 | 254 |
| Два ската кровли | 2 × 20 × √(6² + 1,5²) | ≈ 247,39 |
Длина ската равна √38,25 ≈ 6,18466 м. В таблице площадь округлена только в конце, до двух знаков. Площадь пола — 240 м², а двух скатов — около 247,39 м². В заказе длину панели согласуют в миллиметрах с учётом узлов и возможностей изготовления: число 6,18466 м само по себе не является размером изделия для производства.
Как перейти от квадратных метров к штукам
Сначала выберите направление раскладки
При вертикальной раскладке на простом глухом фасаде число полос предварительно считают так: длина фасада ÷ рабочая ширина, с округлением вверх. Длина панели определяется высотой участка и узлами. При горизонтальной раскладке рабочая ширина задаёт высоту ряда, а длины деталей зависят от пролётов и расположения стыков. Возможность такого решения проверяют по проекту и документации изделия.
Например, для глухого прямоугольного участка длиной 20 м условно примем рабочую ширину 1,2 м. Получим 20 ÷ 1,2 = 16,67, то есть 17 полос. Шестнадцать полных полос закрывают 19,2 м, оставшаяся полоса закрывает 0,8 м. При высоте участка 4 м площадь семнадцати полноширинных заготовок составит 17 × 1,2 × 4 = 81,6 м², хотя фасад имеет площадь 80 м².
Рабочая ширина 1,2 м в этом упражнении условная, её необходимо подтвердить для выбранной серии. Пример показывает причину подрезки крайнего изделия. Здесь не учтены монтажные зазоры и узлы. Для стены с воротами или фронтоном вместо одинаковых длин потребуется отдельная раскладка, поэтому число 17 нельзя переносить на весь ангар.
Кровельные панели считайте на каждый скат
Предположим, рабочая ширина кровельной панели — 1 м, а одна панель перекрывает весь скат по длине. При длине карниза 20 м предварительно получится 20 полос на скат, всего 40. Это условная схема без свесов и проходок. Длины, опирание и допустимость цельной панели проверяют отдельно. Если нужны поперечные стыки, число деталей и расход изменятся из-за разбивки и нахлёстов.
Контроль площади выполняют по строкам ведомости: длина заготовки × согласованная расчётная ширина × количество, затем складывают позиции одного типа. Правило оплачиваемой площади уточняет поставщик. Чистую площадь покрытия, площадь заготовок и коммерческую площадь полезно хранить раздельно.
Обрезки, запас и комплектующие
Запас определяют после раскладки. Сначала отметьте подрезки у углов, проёмов и фронтонов, затем проверьте пригодность остатков. Панель другой длины, с повреждённым замком или неподходящим направлением соединения не становится заменой только потому, что её площади достаточно. Дополнительные изделия согласуют по конкретным маркам и длинам, отдельно от неизбежных отходов раскроя.
Фасонные элементы считают по длинам углов, цоколя, конька, карнизов, торцов и обрамлений. Учитывайте длину поставляемой планки и нахлёсты по узлу. Крепёж, уплотнения и герметики включают отдельными строками. Универсальная норма саморезов на м² не заменяет проверку опор, нагрузок и схемы крепления. Для подготовки узлов используйте раздел технических решений и примыканий.
Частые ошибки и проверка перед заказом
- Считать панели только по площади пола, забывая стены и фронтоны.
- Вычитать проёмы из заказа без проверки раскроя вокруг них.
- Делить общую площадь на площадь одной панели при нескольких длинах.
- Использовать габаритную ширину вместо рабочей и округлять общее число один раз на всё здание.
- Добавлять одинаковый процент запаса к любому объекту.
- Не учитывать доборы, крепёж, упаковку, доставку и возможность разгрузки длинных пачек.
Чек-лист спецификации: у каждой позиции есть марка, место на схеме, назначение, рабочая ширина, длина, толщина, наполнитель, металл, покрытия, цвета и число штук. Указаны подрезки, узлы стыков, комплектующие и правила расчёта площади. Итог согласован с чертежами и условиями перевозки.
Когда раскладка готова, переходите к стоимости. В статье о размерах и цене сэндвич-панелей разобраны составляющие предложения. Для расчёта поставки подготовьте план, фасады, разрез кровли и город доставки. В форме можно оставить контакт, чтобы согласовать передачу чертежей и исходных данных.
Частые вопросы
Можно ли рассчитать панели только по площади ангара?
По площади пола нельзя. Нужны размеры и высота стен, фронтоны, проёмы и геометрия кровли. Для заказа дополнительно составляют раскладку и ведомость длин.
Нужно ли вычитать окна и ворота?
Из чистой площади облицовки — да. Уменьшение площади заказа проверяют по раскрою: вокруг проёма могут использоваться заготовки с вырезами и отдельные детали.
Какой процент запаса добавить?
Единого процента для любого ангара нет. Запас согласуют после раскладки, оценки подрезок и пригодности остатков, с указанием конкретных дополнительных панелей.
Почему нельзя разделить всю площадь на площадь одной панели?
Такое деление не учитывает разные длины, округление на отдельных участках, замки, стыки и расположение проёмов. Панели одинаковой площади не всегда взаимозаменяемы.
Как считать двускатную кровлю?
Площадь каждого ската считают по его фактическим размерам по уклону, включая предусмотренные проектом свесы. Затем по рабочей ширине и раскладке определяют число панелей.
Что передать для точного расчёта поставки?
План, фасады и разрез кровли с размерами, схемы опор и проёмов, требования к панелям, узлы примыканий и город доставки. Окончательные длины и количество согласуют по раскладке.
